液體高低溫循環試驗系統

發布時間:2023-09-12 15:20:34    點擊量:

              一、液體高低溫循環試驗系統

能滿足以下兩個測試要求,具體如附件技術文件。

溫度交変則試(水冷總成)

實驗介質:70%乙二醇+30%水溶液或50%乙二醇+50%水溶液介質溫度與環境溫度一致,升降溫2.5~10℃/min,過程如下:

1、 溫度從+0℃升高到+85℃ ,維持85℃   保持15min

2、 溫度從+85℃降到0℃ ,轉換時間為20min,維持0℃   保持15min

3、測試周期:循環次數900次

1、主要技術指標

項目

說明

產品名稱

液體高低溫循環試驗系統

型號

  可按客戶要求定制

測試范圍

介質工作

溫度范圍

防凍液:-40℃~+ 85

水:2℃~+ 98

升降

溫速

溫度變化速率

最大可達到+85℃~-40  16min內(約10/min)

介質循環流量

最大流量滿足25L/min(流量計時實時采集0.6立方/小時)


控制系統

觸摸液晶屏控制器

注:設備的帶負載能力為冷熱平衡量為約2~3KW的冷量和熱量。

備用介質箱容積(可帶負載內容積約為最大10L)

質

主骨架材質

40×40 標準鋁型材

外箱材質

SUS 304# 拉絲不銹鋼板

加熱器

定制二級液體恒溫加熱器

制冷壓縮機

采用進口冷凍壓縮機

蒸發器

盤管式多通道蒸發器

制冷方式

機械壓縮機制冷

冷卻方式

風

使用環境:工作環境溫度15-30℃內使用

2、加熱、制冷、加濕系統及其工作原理

項目

原理說明

統

冷凍壓縮機

采用進口冷凍壓縮機,使用環保冷劑

冷媒銅管

內螺旋式KTYPE冷媒銅管

冷凝器

波浪狀鰭片型風冷冷凝器

蒸發器

盤管式多通道蒸發器

冷凍元件

原裝進口電磁閥、干燥過器等。

特點

全系統管路均作通氣加壓22kg檢漏測試。

恒溫系統完全獨立

配有本公司專業技術特點,防高溫高壓氣流回流開冷機損壞系統

所有冷凍系統動作程序,完全由微電腦控制器控制



3、調節系統

項目

說明

調節方式

強制循環流動,平衡調溫法。控制系統根據系統設定的溫度點通過PID自動運算輸出的結果去控制加熱器的輸出量,最終達到一種動態的平衡。

介質循環裝置

采用閉環循環系統由循環水泵,強制液體流動。

壓力循環系統

通過電氣比例閥控制二次氣壓的氣壓壓力,來推動循環管路中的介質壓力變化,使液體的壓力變化滿足,測試過程中的壓力程序變化 的工作要求。

4、安全保護措施


項目

說明

1

電源用漏電保護;

2

極限高低溫保護;溫度偏差報警;

3

壓縮機過熱、過載、過流、超壓保護

4

相序缺相保護;

5

介質極限工作壓力保護

6

介質循環泵綜合保護系統

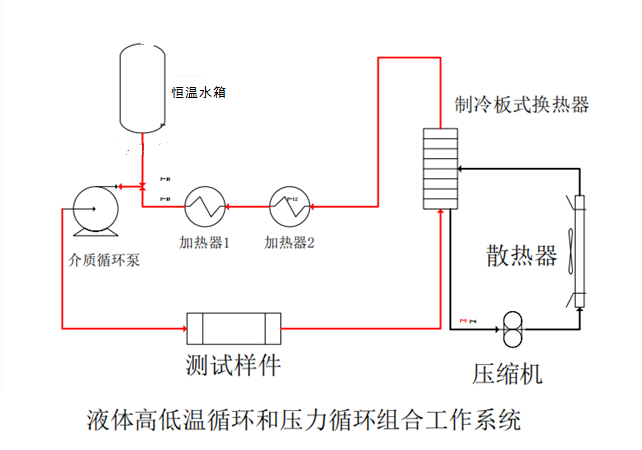

設計原理圖:


液體高低溫循環試驗系統






















液體高低溫循環試驗系統

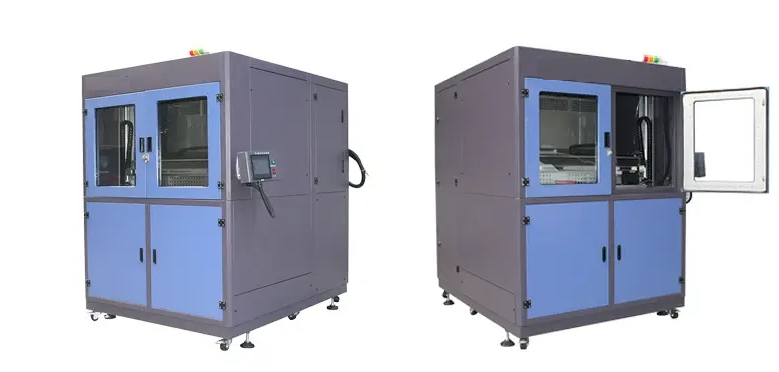

(圖片僅供參考 ,以實物為準)
